Двухклавишный выключатель как соединить

Монтаж и подключение специализированных устройств управления освещением заключается не только в основных принципах электротехники, но и в понимании их функционала. Такой механизм позволяет управлять несколькими источниками света с помощью одной панели, что значительно упрощает процесс управления освещением в помещении. Для успешного выполнения данной задачи важно изучить ключевые аспекты и соблюсти необходимые меры безопасности.

Перед началом работы стоит подготовить все необходимые инструменты: отвертки, изоленту, тестер и плоскогубцы. Убедитесь, что электроэнергия отключена, чтобы избежать случайных коротких замыканий и поражений током. Понять, как соединены провода из источника и к прибору, поможет изучение схемы подключения. Зная назначения проводов, можно существенно ускорить процесс установки.

Настоящий профессионал должен учитывать цветовую кодировку проводов, которая стандартно принята в большинстве стран. Чаще всего используется система с тремя проводами: фаза, ноль и заземление. Однако, также существуют различные нюансы, зависящие от модели оборудования. Не лишним будет ознакомиться с документацией к вашему устройству – в ней могут содержаться специфические рекомендации по подключениям.

Выбор места для установки выключателя

Местоположение устройства имеет значительное значение для его функциональности и удобства. Рекомендуется устанавливать вблизи входа в комнату, на уровне рук, чтобы обеспечить легкий доступ при входе или выходе. Широко используется высота от 90 до 120 см от пола, что соответствует стандартам для большинства пользователей.

Следует учитывать размеры помещения. В малых пространствах рекомендуются более компактные модели, которые не занимают много места. Угол расположения также важен: устройство не должно перекрывать доступ к дверям или мебели, а также желательно, чтобы оно было видно издалека.

Если требуется управлять несколькими источниками света, стоит разместить конструкцию в центре стены, чтобы обеспечить доступ ко всем элементам. В помещениях с высокой проходимостью наличие механизма на уровне глаз снижает вероятность его случайного повреждения.

Важно принимать во внимание конфигурацию освещения. Устанавливать прибор необходимо в тех местах, где освещение недостаточно, чтобы обеспечить комфортное использование. Для помещений с несколькими источниками света возможно создание группового управления, что увеличивает удобство эксплуатации.

Также обратите внимание на наличие дополнительных розеток рядом с устройством. Подключение других электроприборов может потребовать больше пространства, поэтому разумно укомплектовать электрическую сеть заранее.

Не забывайте о безопасности. Избегайте мест с возможностью попадания влаги, таких как ванные комнаты или кухни, если устройство не защищено от воды. Важно обеспечить защиту от механических повреждений в зонах повышенного риска, например, в гаражах или коридорах.

Подбор необходимых инструментов и материалов

Перед началом работы стоит подготовить набор инструментов. На первом месте в списке – отвертки. Лучше всего использовать крестовую и плоскую, чтобы уверенно открутить крепежные элементы.

Потребуются также кусачки и бокорезы для обрезки проводов. Убедитесь, что они обеспечивают чистый срез, что поможет избежать проблем с контактами.

Измерительные инструменты – ещё одна важная категория. Линейка или рулетка помогут точно оценить расстояние между элементами. Мультиметр проверит целостность проводов и наличие напряжения.

Понадобятся и электроинструменты: перфоратор или дрель с соответствующими сверлами, чтобы установить крепежные элементы. Для монтажа также могут понадобиться дюбели и винты, которые подойдут по размеру.

Что касается материалов, основой служат провода. Подберите многожильные или одножильные провода сечением 1.5 или 2.5 мм? в зависимости от нагрузки. Обратите внимание на изоляцию – она должна быть качественной.

Дополнительные соединители – клеммы или термоусадочные трубки – могут понадобиться для создания надежных соединений. Используйте пайку, чтобы добиться долговечностиичных соединений.

Не забывайте о средствах индивидуальной защиты. Перчатки и защитные очки уберегут от случайных травм во время работы.

Схема подключения для двухклавишного выключателя

Для осуществления подключения конструкции с двумя клавишами необходимо соблюдать последовательность, которая позволит обеспечить надежную работу системы освещения. Для начала требуется подготовить провода: фазный (обычно красный или коричневый) и нулевой (синий или белый). Также нужно иметь запасной провод для подключения к лампам.

На первой стадии работы необходимо установить корпус, в который помещается механизм. Используйте стандартные размеры для подрозетников. Важно помнить о наличии доступа к электрическим проводам и возможности подключения.

После этого идет подключение проводов к клеммам устройства. На каждом из выключателей есть соответствующие метки для подключения. Фазный провод следует подключить к общему контакту на первой клавише. Далее отводятся два провода к лампам. Каждый из оставшихся контактов предназначен для подключения отдельной лампы или группы ламп, давая возможность управления освещением.

Нулевые провода от ламп соедините совместно, а один из них подключите к щитку. Это важно для стабильной работы всего освещения. Убедитесь в отсутствии перекрестных соединений, чтобы избежать короткого замыкания.

Завершив подключение, следует проверить работоспособность. Для этого включите каждую клавишу по отдельности и убедитесь, что каждая лампа реагирует на нужный вам переключатель. Если что-то не работает, проверьте соединения на наличие возможных ошибок.

Чтобы обеспечить безопасность, рекомендуется установить на щитке автоматический выключатель, соответствующий мощности используемого освещения. Это предотвратит перегрузки и обеспечит долгую эксплуатацию.

Следуя указаниям, вы сможете выполнить соединение двухкнопочной модели безопасно и качественно, что обеспечит комфорт и удобство в использовании освещения в вашем помещении.

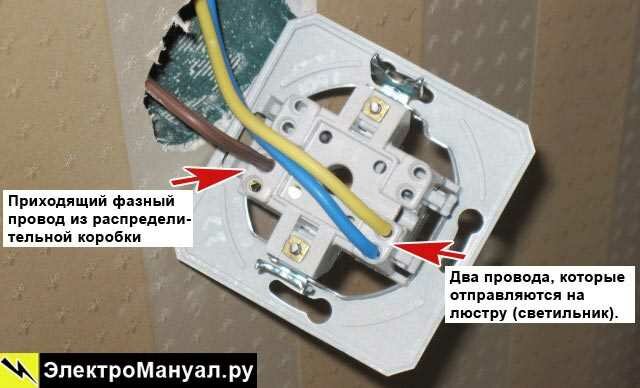

Подключение проводов к выключателю

Перед началом формирования схемы важно подготовить инструменты: отвертка, изолента, нож для снятия изоляции и мультиметр для проверки подключения. Также следует выключить электричество в помещении.

Проводка может содержать три типа проводов: фазный, нулевой и защитный. Обычно фазный провод обозначается цветом: черный или коричневый. Нулевой провод чаще всего синий, а защитный – желто-зеленый.

При замене устройства следует обратить внимание на маркировку на корпусе. Обычно для двухклавишных устройств на разъёмах указаны: L1, L2, N и земля (если предусмотрена).

Шаги подключения выглядят следующим образом:

1. Отсоедините старый механизм, запомнив, к каким контактам были подведены провода.
2. Проверьте целостность проводки с помощью мультиметра. Замкнутые цепи и отсутствие обрывов обеспечивают безопасность.
3. Оголите концы проводов, избавившись от изоляции на 1-2 см. Используйте нож или специальный инструмент.
4. Подключите фазные провода (L1 и L2) к соответствующим терминалам, следя за правильной полярностью.
5. Нулевой провод (N) должен быть подведен к аналогичному терминалу на устройстве. Убедитесь в отсутствии соприкосновения проводов с соседними контактами.
6. Если присутствует земля, подключите её к специально отведенному терминалу с символом заземления.

Для более надежной фиксации рекомендуется использовать винты до конца. Не забывайте проверять наличие контакта, слегка потянув за провода. Использование изоленты для защиты соединений также настоятельно рекомендуется.

После завершения подключения необходимо снова включить электричество и протестировать устройство. Убедитесь, что обе клавиши функционируют. Если возникли проблемы, желательно еще раз проверить все соединения.

В случае отсутствия уверенности в своих силах лучше обратиться к электрику. Это обеспечит дополнительную безопасность и предотвращение возможных повреждений.

Соединение светильников с двумя клавишами

Для подключения светильников к переключателю с двумя клавишами необходимо соблюдать несколько этапов. Прежде всего, подготовьте все элементы: саму панель управления, кабели, изоляционную ленту и инструменты, такие как отвертка, кусачки и мультиметр.

1. Отключите электричество на щитке. Используйте тестер, чтобы удостовериться, что напряжение отсутствует.

2. Подготовьте провода:

   • Снимите изоляцию с концов кабелей на 1-2 см.
   • Отметьте, какой провод для какой клавиши, например, для первого светильника и второго.

3. Подключите провода к клавишам:

   • Соедините общий провод (обычно обозначается как «L») с первой клавишей.
   • Подведите провода, которые идут к светильникам, к каждой кнопке.
   • Убедитесь, что все соединения заизолированы и надежны.

4. Проверьте, чтобы провода не пересекались и не касались друг друга, предотвращая короткое замыкание.

5. Подключите каждый светильник по отдельности:

   • Первый светильник соедините с проводами от первой клавиши.
   • Второй – от второй клавиши.

6. Закрепите панели выключателя на стене. Убедитесь, что они плотно зафиксированы.

После завершения подключений снова включите электричество. Проверьте, как работают светильники. Если все сделано правильно, каждый механизм должен включаться и выключаться по отдельности.

Правила безопасности при работе с электрикой

Перед началом любых работ с электрическими схемами отключите питание в щитке. Это минимизирует вероятность поражения током. Убедитесь, что статус выключателя четко обозначен. Используйте индикатор напряжения, чтобы проверить отсутствие тока в проводах.

Работайте с сухими руками и стоя на изолирующем материале, чтобы сократить риск электрических травм. Не применяйте металлические инструменты без изоляции вблизи токопроводящих частей. Пластиковые инструменты предпочтительнее, так как они предотвращают случайные замыкания.

Изучите основные схемы и устройства. Знайте, как определять провода: фаза, ноль, заземление. Четкое понимание этих элементов поможет избежать ошибок. При использовании дополнительных устройств, таких как удлинители и переходники, следите за их состоянием и максимальной нагрузкой.

Работая с проводами, избегайте их перегибания и натяжения; это может вызвать повреждения изоляции и короткое замыкание. При необходимости использования соединительных элементов обратите внимание на их качество и соответствие спецификациям.

После завершения работ обязательно проверьте функциональность установленного оборудования, включая правильность подключения проводов. Не оставляйте открытыми соединения, они должны быть закрыты в соответствии с нормами.

Берегитесь признаков перегрева или повреждений. Если заметили запах гари или искрения, немедленно отключите питание и проверьте устройство. Регулярные проверки на наличие изношенных проводов или других проблем помогут поддерживать безопасность. В случае сомнений лучше обратиться к специалисту.

Проверка работоспособности после подключения

После завершения монтажа и подключения устройства необходимо удостовериться в его функциональности. Включите электрическую сеть и перейдите к тестированию. Сначала проверьте каждую кнопку индивидуально, чтобы убедиться, что реле переключается должным образом.

При активации одной клавиши система должна включать соответствующий источник света. Затем проверьте вторую клавишу. В случае отсутствия реакции обратите внимание на индикаторы на панели управления или используйте тестер на наличие напряжения для диагностики.

Если обе клавиши функционируют корректно, рекомендуется проверить работу механизмов управления на предмет случайных срабатываний. Для этого можно быстро переключать обе клавиши: устройство должно включаться и выключаться без задержек. Неверные переключения или шумы могут сигнализировать о проблемах с электропроводкой.

Не забывайте проверить элементы безопасности. Убедитесь, что в процессе эксплуатации не появляется запаха гари или другого подозрительного запаха, что может указывать на перегрев.

Завершив проверки, зафиксируйте результаты и, если всё в порядке, закройте доступ к проводам и установите декоративные панели. Это предотвратит случайные касания и защитит от пыли.

Общие ошибки при подключении и их устранение

Ошибки в процессе подключения могут привести к неправильной работе устройства и даже к аварийным ситуациям. Знание типичных недочетов помогло бы избежать многих проблем. Рассмотрим основные из них.

Неправильная схема подключения может стать причиной полного отключения света или его постоянного мигания. Для решения этой проблемы важно сверить соединения с электрической схемой, представленным в инструкции. Убедитесь, что провода подключены в нужные клеммы: фазный провод к общему контакту, а нулевой к каждому из отдельных переключателей.

Нарушение полярности приводит к изменению направления тока. Это может вызвать несогласованную работу устройства. Проверьте, что фаза и ноль подключены корректно. Необходимо использовать тестер для определения фазного провода.

Плохие соединения часто становятся источником высоких сопротивлений, приводя к перегреву и выходу из строя компонентов. Убедитесь, что все контакты надежно закреплены. Изолируйте открытую проводку, чтобы избежать короткого замыкания.

Отсутствие заземления увеличивает риск поражения электрическим током. При установке необходимо подключить заземляющий провод к контактам для безопасной эксплуатации. Если заземление отсутствует, рассмотрите возможность его проведения.

Необходимость в подходящих инструментах также нельзя игнорировать. Неправильные или дешевые инструменты могут привести к неаккуратной работе. Используйте только качественные и специальные инструменты для электрических работ.

Игнорирование правил безопасности может привести к трагическим последствиям. Всегда отключайте электричество перед началом работы и следите за состоянием проводки. Частые проверки состояния оборудования помогут избежать неполадок.

Обращение к профессионалу в случае сомнений позволит избежать больших проблем. Опытный электрик сможет не только правильно установить устройство, но и выявить потенциальные риски.

Установка декоративной панели на выключатель

Перед монтажом декоративной панели убедитесь, что устройство отключено от электрической сети. Это безопасный и необходимый шаг для предотвращения несчастных случаев.

Подготовьте поверхность выключателя. Убедитесь, что она чистая и сухая. Если на панели имеются защитные пленки или наклейки, их следует удалить.

При установке панели часто используется самоклеящаяся основа. Аккуратно снимите защитный слой, стараясь не повредить материал. Постепенно приклейте панель к выключателю, начиная с одной стороны и плавно переходя к другой. Это поможет избежать пузырьков воздуха.

При наличии дополнительных креплений или защелок важно следовать инструкциям производителя. Убедитесь, что панель надежно закреплена и не имеет люфтов.

После установки внимательно осмотрите конструкцию. Убедитесь, что все элементы на месте и панель плотно прилегает к основанию. При необходимости можно произвести корректировку для достижения наилучшего внешнего вида.

Запустите электрическую сеть и проверьте функционал устройства. Работоспособность выключателя должна оставаться неизменной после установки нового декоративного элемента. Если возникают сомнения, лучше обратиться к специалисту для проверки.

Замена сломанной клавиши переключателя

Сломанная клавиша может затруднить управление освещением. Для ее замены необходимо подготовить несколько инструментов: отвертку, мультиметр, изоленту и новую клавишу. Приступаем к процессу.

Первый шаг – отключение электричества в комнате. Это можно сделать, выключив автомат в распределительном щите. Используйте мультиметр, чтобы убедиться в отсутствии напряжения на проводах.

Теперь необходимо снять старую клавишу. Для этого аккуратно открутите винты на корпусе, используя отвертку. Некоторые модели могут иметь специальные защелки, поэтому следует быть внимательным. После снятия панели, извлеките механизм переключателя из корпуса.

Перед установкой новой клавиши осмотрите контакты на устройстве. При необходимости очистите их от загрязнений. Также проверьте изоляцию проводов; если она повреждена, замените их на новые с помощью изоленты.

Подготовив все элементы, установите новый механизм на место старого. Обратите внимание на правильность подключения проводов. Обычно черный провод отвечает за фазу, а синий – за ноль. Убедитесь, что все соединения плотные.

После установки механизма настало время закрепить панель. Убедитесь, что она сидит прочно, а затем аккуратно закройте панель, фиксируя винтами или защелками.

Включите автомат и проверьте работу нового устройства. Если все функционирует корректно, процесс завершён.

Этап	Описание
Отключение электричества	Выключите автомат и проверьте напряжение мультиметром.
Снятие старой клавиши	Открутите винты или снимите защелки, чтобы получить доступ к механизму.
Проверка контактов	Очистите и осмотрите соединения, замените поврежденные провода.
Установка нового механизма	Подключите провода, установите новый механизм на место старого.
Фиксация панели	Закрепите панель винтами или защелками.
Проверка работоспособности	Включите электричество и протестируйте новый элемент управления.
